Viktig!

Denne fremgangsmåten for bytte kan brukes for:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) … Se mer

Trinnene kan variere litt, avhengig av designet på bilen.

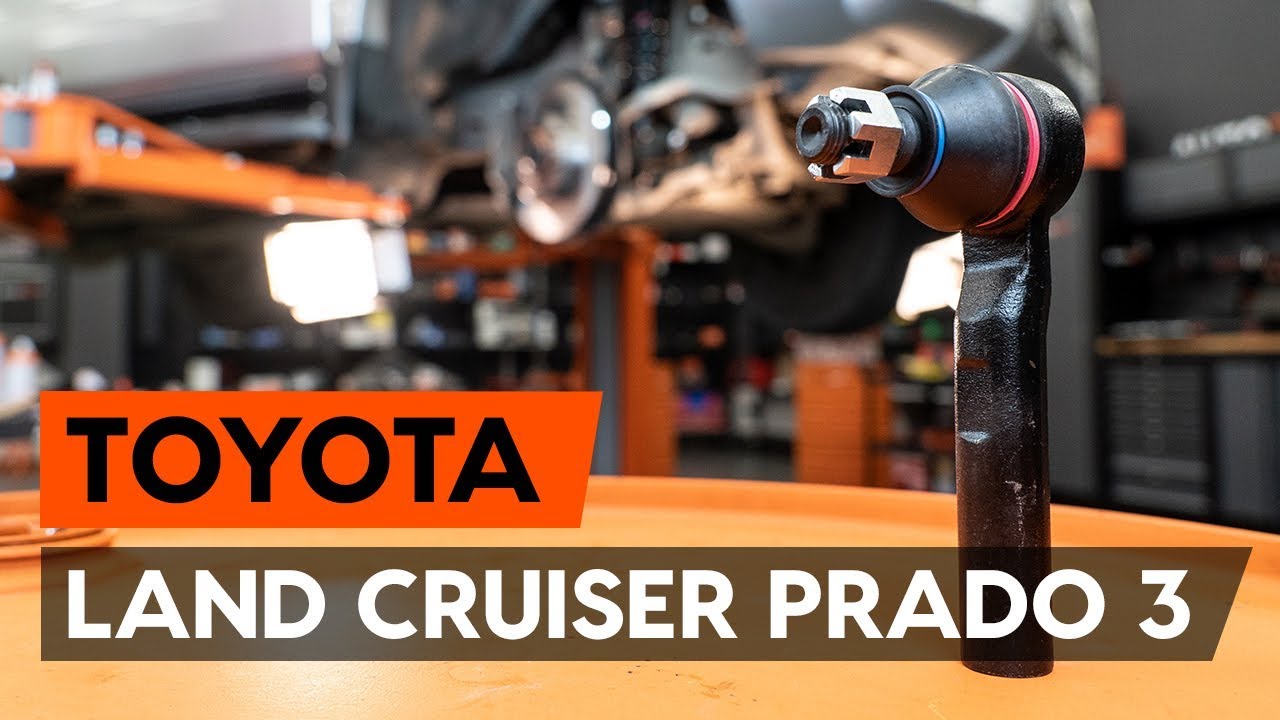

Hvordan bytte endeledd / styrekule på TOYOTA LAND CRUISER PRADO 3 (J120) [AUTODOC-VIDEOLEKSJONER]

Slik bytter du styreledd på en Toyota Prado J120 – veiledning

Alt av reservedeler du kan bytte selv – Endeledd til LAND CRUISER (KDJ12_, GRJ12_) og andre TOYOTA-modeller

Endeledd

Parallellstag / styrestag

monteringssett, styrestaghode

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120) Bensin (276 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125) Diesel (95 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121) Bensin (249 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125) Diesel (163 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120) Diesel (166 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120) Bensin (243 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120) Diesel (125 hk)

        Endeledd for TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) Bensin (282 hk)

Utskifting: styreledd – Toyota Prado J120. Verktøyet du vil trenge:

                        Stålbørste

                        WD-40 spray

                        Kobberpasta

                        Kombinasjonsnøkkel #14

                        Kombinasjonsnøkkel #22

                        Pipenøkkelinnsats # 19

                        Hjulpipe #21

                        Momentnøkkel

                        Kuleleddavtrekker

                        Svingjern

                        Flat Skrutrekker

                        Rundtang

                        Skyvelær

                        Brekkjern

                        Stoppekloss

Kjøp verktøy

Utskifting: styreledd – Toyota Prado J120. AUTODOC anbefaler:

Erstatt endeleddene parvis.
Utskiftingsprosedyren er identisk for høyre og venstre endeledd.
Bruk kun nye bolter og muttere under installasjonsprosessen.
Merk: Alt arbeid på bilen – Toyota Prado J120 – må utføres med motoren koblet ut.

Gjennomfør utskiftingen i følgende rekkefølge:

Trinn 1

Sikre hjulene med klosser.
Trinn 2

Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 3

Hev fronten på bilen og sikre den på støttene.
Trinn 4

Løsne hjulboltene.

Utskifting: styreledd – Toyota Prado J120. AUTODOCs eksperter anbefaler:
For å unngå skade, hold hjulet opp når boltene skrus løs.
Trinn 5

Ta av hjulet.
Trinn 6

Rens festene som kobler endeleddet til rattspindelen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 7

Fjern låsesplinten som fester strekkstangendens montering. Bruk en flat skrutrekker. Bruk en rundtang. Bruk et brekkjern.
Trinn 8

Skru endefestemutteren fast til styrespindelen. Bruk en pipenøkkelinnsats #19. Bruk et svingjern.
Trinn 9

Ved reinstallering, merk eller måle den nøyaktige plasseringen til kuleleddet på sporstangen, eller tell antall omdreininger for å hindre forskyvning etterpå. Bruk et skyvelær.
Trinn 10

Løsne låsemutteren som fester trekkstangenden til strekkstangen. Bruk en kombinasjonsnøkkel #14. Bruk en kombinasjonsnøkkel #22.
Trinn 11

Koble strekkstangenden fra styrespindelen. Bruk en avtrekker for kuleledd.
Trinn 12

Skru enden av strekkstangen.
Trinn 13

Skru på en ny strekkstangende.

Utskifting: styreledd – Toyota Prado J120. Profesjonelle anbefalinger:
Mens du installerer styrestangenden, må du huske å gjøre det samme antallet omdreininger eller forlate den samme lengden på synlige gjenger per dine mål.
Trinn 14

Behandle den gjengede delen hos styrestaget. Bruk kobberfett.
Trinn 15

Koble strekkstangenden til styrespindelen.
Trinn 16

Stram festemutteren som kobler endeleddet til rattspindelen. Bruk en pipenøkkelinnsats #19. Bruk en momentnøkkel. Stram den til 91 Nm dreiemoment.
Trinn 17

Installer låsesplinten som fester strekkstangendens montering. Bruk en rundtang.
Trinn 18

Ved reinstallering, merk eller måle den nøyaktige plasseringen til kuleleddet på sporstangen, eller tell antall omdreininger for å hindre forskyvning etterpå. Bruk et skyvelær.
Trinn 19

Stram strekkstangendens låsemutter. Bruk en kombinasjonsnøkkel #14. Bruk en kombinasjonsnøkkel #22. Bruk en momentnøkkel. Stram den til 88 Nm dreiemoment.
Trinn 20

Behandle festet som kobler endeleddet til rattspindelen. Bruk kobberfett.
Trinn 21

Behandle overflaten hvor bremseskiven kontakter felgen. Bruk kobberfett.
Trinn 22

Rens festepunktet til felgen. Bruk bremserens.

AUTODOC anbefaler:
Utskifting: styreledd – Toyota Prado J120. Vent i noen minutter etter påføringen av sprayen.
Trinn 23

Installer hjulet.

Utskifting: styreledd – Toyota Prado J120. Tips fra AUTODOC:
For å unngå skade, hold hjulet opp når festeboltene skrus fast.
Trinn 24

Skru inn boltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 25

Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en momentnøkkel. Stram den til 112 Nm dreiemoment.

Utskifting: styreledd – Toyota Prado J120. Tips:
Kontroller og juster hjulinnstilling om nødvendig.
Trinn 26

Fjern jekker og klosser.
