Slik bytter du bærekule fremme på en Mercedes ML W163 – veiledning
nedlastinger:
1
Visninger:
34
0
Brukerstemmer – 0
Viktig!
Denne fremgangsmåten for bytte kan brukes for:
MERCEDES-BENZ M-Klasse (W163) ML 350,
MERCEDES-BENZ M-Klasse (W163) ML 350 (163.157),
MERCEDES-BENZ M-Klasse (W163) ML 500 (163.175),
MERCEDES-BENZ M-Klasse (W163) ML 400 CDI (163.128),
MERCEDES-BENZ M-Klasse (W163) ML 55 AMG (163.174),
MERCEDES-BENZ M-Klasse (W163) ML 430 (163.172),
MERCEDES-BENZ M-Klasse (W163) ML 230 (163.136),
MERCEDES-BENZ M-Klasse (W163) ML 320 (163.154)
…
Se mer
Trinnene kan variere litt, avhengig av designet på bilen.
Hvordan bytte fremme bærekule der på MERCEDES ML W163 [AUTODOC-VIDEOLEKSJONER]

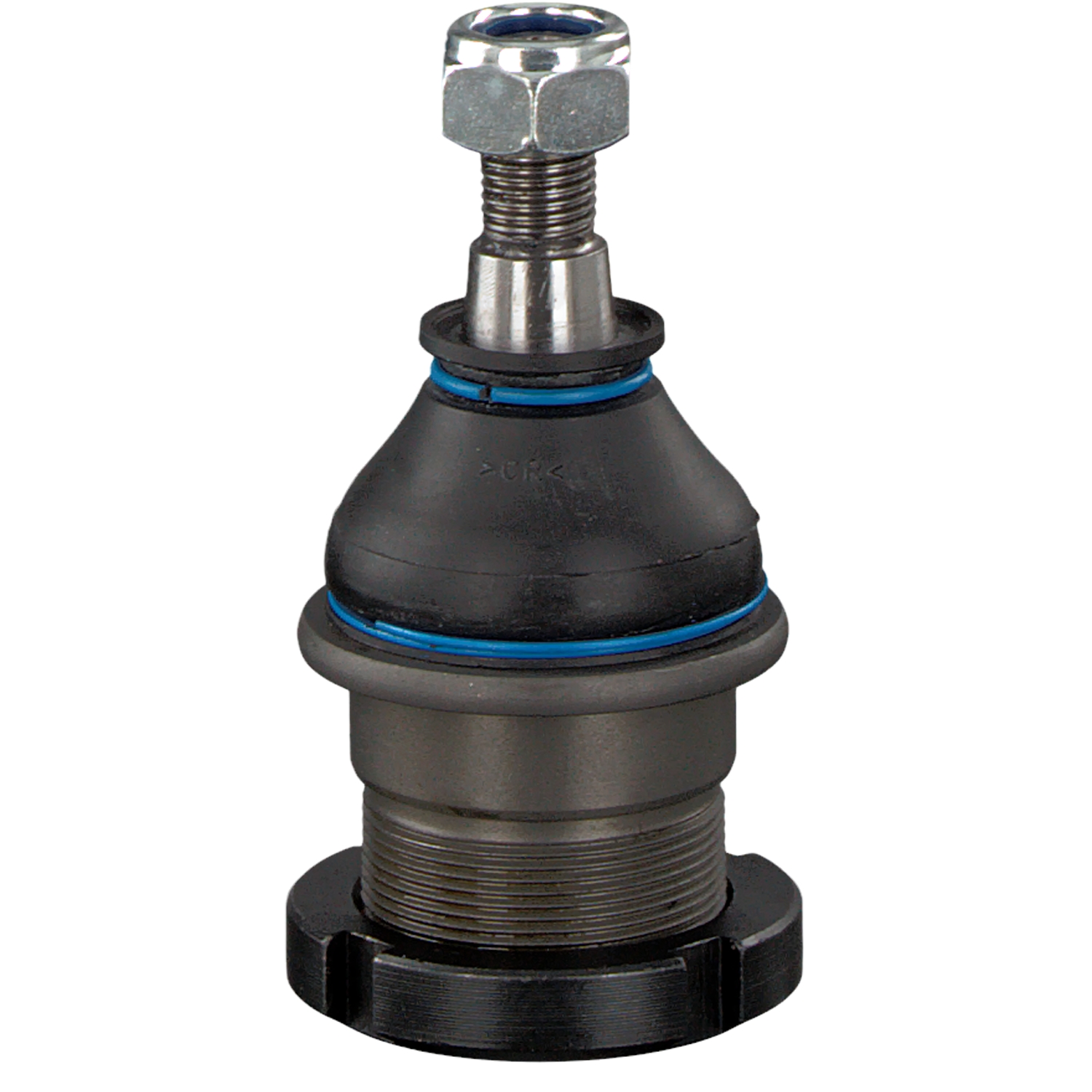

Alt av reservedeler du kan bytte selv – Bærekule til M-Klasse (W163) og andre MERCEDES-BENZ-modeller
Utskifting: bærekule – Mercedes ML W163. Tips fra AUTODOCs eksperter:
Bytteprosedyren er lik for bærekulene på høyre og venstre side.
Merk: Alt arbeid på bilen – Mercedes ML W163 – må utføres med motoren koblet ut.
Gjennomfør utskiftingen i følgende rekkefølge:
Trinn 1
Sikre hjulene med klosser.
Trinn 2
Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #17.
Trinn 3
Hev fronten på bilen og sikre den på støttene.
Trinn 4
Løsne hjulboltene.
AUTODOC anbefaler:
Advarsel! Hold i hjulet når du skrur løs festeboltene for å unngå skader. Mercedes ML W163
Trinn 5
Ta av hjulet.
Trinn 6
Løsne festet til drivakselen. Bruk en pipenøkkelinnsats #36. Bruk et svingjern.
Trinn 7
Fjern festemutteren.
Trinn 8
Behandle rillene i CV-leddet til drivakselen med et passende middel. Bruk WD-40 spray.
Trinn 9
Fjern drivakselen fra styrespindelen. Bruk en spikerdor. Bruk en hammer.
Utskifting: bærekule – Mercedes ML W163. AUTODOCs eksperter anbefaler:
Sørg for at drivakselen ikke er avlastet (når bilen er jekket opp).
Trinn 10
Rengjør braketten til ABS-ledningsnettet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 11
Løs braketten til ABS-ledningsnettet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 12
Spre bremseklossene. Bruk et brekkjern.
Trinn 13
Rengjør festene på braketten til bremsecaliperen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 14
Skru løs kalipperbrakettfestet. Bruk en pipenøkkelinnsats #22. Bruk en skrallenøkkel. Bruk et svingjern.
Trinn 15
Demonter bremsecaliperen sammen med braketten.
Utskifting: bærekule – Mercedes ML W163. Profesjonelle anbefalinger:
Knyt kaliperen til suspensjon eller til karosseriet med en ledning, uten å koble fra bremseslangen for å unngå trykkavlastning i bremsesystemet.Kontroller at bremsekaliperen ikke henger på bremseslangen.Ikke press inn bremsepedalen etter at bremsekaliperen er fjernet. Stemplet kan falle ut fra bremsesylinderen som et resultat, og bremsevæskelekkasje og trykkavlastning kan forekomme i systemet.Sjekk brakett, styrepinne og mansjettene til bremsecaliperen. Rengjør dem. Bytt ved behov.
Trinn 16
Koble fra ledningene til ABS-sensoren.
Trinn 17
Rengjør festet som kobler kuleledd til styrespindel. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 18
Skru løs festet som forbinder bærekulen til den øvre bærearmen med styrespindelen. Bruk en kombinasjonsnøkkel #19.
Trinn 19
Fjern bærekulen til den øvre bærearmen fra styrespindelen. Bruk en avtrekker for kuleledd.
Trinn 20
Rengjør festet til bremseskiven. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 21
Skru løs bremseskivefestet. Bruk HEX nr. H5. Bruk en slagskrutrekker.
Trinn 22
Fjern bremseskiven. Bruk en gummihammer.
Trinn 23
Rengjør festene til dekselet til bremseskiven. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 24
Skru løs festene til dekselet til bremseskiven. Bruk en kombinasjonsnøkkel #12.
Trinn 25
Fjern dekselet til bremseskiven.
Trinn 26
Rengjør festet som kobler kuleledd til styrespindel. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 27
Skru kuleleddfestet til styrespindelen. Bruk en spesialpipe for låsemuttere. Bruk et svingjern.
Trinn 28
Rens festene som kobler endeleddet til rattspindelen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 29
Skru endefestemutteren fast til styrespindelen. Bruk en pipenøkkelinnsats #22. Bruk en skrallenøkkel.
Trinn 30
Koble strekkstangenden fra styrespindelen. Bruk en avtrekker for kuleledd.
Trinn 31
Løft opp styrespindelen. Bruk en hydraulisk jekk.
Trinn 32
Rengjør festet til ABS-sensoren. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 33
Skru løs festene som forbinder ABS-sensoren med styrespindelen. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 34
Koble fra ABS-sensoren.
Trinn 35
Rengjør festet som kobler kuleledd til styrespindel. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 36
Skru løs festet som forbinder bærekulen til den nedre bærearmen med styrespindelen. Bruk en kombinasjonsnøkkel #22.
Trinn 37
Fjerne støtten fra under styrespindelen.
AUTODOC anbefaler:
Utskifting: bærekule – Mercedes ML W163. Senk den hydrauliske jekken jevnt og uten rykk for å unngå skader på komponenter og mekanismer.
Trinn 38
Støtt armen. Bruk en hydraulisk jekk.
Trinn 39
Fjern den øvre bærearmen fra rattspindelen.
Trinn 40
Fjern bærekulen til den nedre bærearmen fra styrespindelen. Bruk en avtrekker for kuleledd.
Trinn 41
Fjern styrespindelen sammen med bærekulen. Bruk en avtrekker for kuleledd.
Trinn 42
Rengjør kuleleddets monteringsflate. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 43
Fjern bærekulen fra styrespindelen. Bruk et avtrekkersett for hylser og lager.
Trinn 44
Rengjør kuleleddets monteringsflate. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 45
Monter bærekulen på styrespindelen. Bruk et avtrekkersett for hylser og lager.
Trinn 46
Skru fast festet som kobler kulleleddet til styrespindelen. Bruk en spesialpipe for låsemuttere. Bruk et svingjern.
Trinn 47
Skru kuleleddfestet til styrespindelen. Bruk en spesialpipe for låsemuttere. Bruk et svingjern.
Trinn 48
Rengjør bærekulefestene. Bruk universal rengjøringsspray.
Trinn 49
Behandle festene til kuleleddet. Bruk en tetningsmasse.
Trinn 50
Stram festet som forbinder bærekulen og styrespindelen. Bruk en spesialpipe for låsemuttere. Bruk en momentnøkkel. Bruk anbefalt dreiemomentet.
Trinn 51
Rengjør rillene på CV-leddet til drivakselen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 52
Rengjør festepunktene til styrespindelen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 53
Monter styrespindelen sammen med bærekulen.
Trinn 54
Monter drivakselen.
Trinn 55
Fest den øvre bærearmen til rattspindelen.
Trinn 56
Koble strekkstangenden til styrespindelen.
Trinn 57
Skru på festemutteren som kobler endeleddet til rattspindelen. Bruk en pipenøkkelinnsats #22. Bruk en skrallenøkkel.
Trinn 58
Koble bærekulen til den øvre bærearmen til styrespindelen.
Trinn 59
Skru inn festet som kobler bærekulen til den øvre bærearmen til styrespindelen. Bruk en kombinasjonsnøkkel #19.
Trinn 60
Koble bærekulen til den nedre bærearmen til styrespindelen.
Trinn 61
Skru inn festet som kobler bærekulen til den nedre bærearmen til styrespindelen. Bruk en kombinasjonsnøkkel #22.
Trinn 62
Stram festet som kobler bærekulen til den nedre bærearmen til styrespindelen. Bruk en kombinasjonsnøkkel #22. Bruk en momentnøkkel. Stram den til 85 Nm dreiemoment.
Trinn 63
Stram festet som kobler bærekulen til den øvre bærearmen til styrespindelen. Bruk en kombinasjonsnøkkel #19. Bruk en momentnøkkel. Stram den til 50 Nm dreiemoment.
Trinn 64
Stram festemutteren som kobler endeleddet til rattspindelen. Bruk en pipenøkkelinnsats #22. Bruk en momentnøkkel. Stram den til 55 Nm dreiemoment.
Trinn 65
Fjern støtten fra under armen.
AUTODOC anbefaler:
Mercedes ML W163 – ikke senk den hydrauliske jekken i rykk og napp, det kan føre til skader på komponenter og mekanismer i bilen.
Trinn 66
Rengjør festepunktet til ABS-sensoren. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 67
Behandle festet til ABS-sensoren med et egnet middel. Bruk universalfett. Bruk en flat skrutrekker.
Trinn 68
Koble til ABS-sensoren.
Trinn 69
Stram festene som forbinder ABS-sensoren med styrespindelen. Bruk en pipenøkkelinnsats #10. Bruk en momentnøkkel. Stram den til 7 Nm dreiemoment.
Trinn 70
Monter dekselet til bremseskiven.
Trinn 71
Skru inn festene til dekselet til bremseskiven. Bruk en pipenøkkelinnsats #12. Bruk en momentnøkkel. Stram den til 9 Nm dreiemoment.
Trinn 72
Rengjør navet. Bruk en stålbørste. Behandle deretter kontaktflaten. Bruk kobberfett.
Trinn 73
Monter festemutteren.
Trinn 74
Skru på drivakselmutteren. Bruk en pipenøkkelinnsats #36.
Trinn 75
Installer bremseskiven.
Trinn 76
Stram bremseskivefestet. Bruk HEX nr. H5. Bruk en momentnøkkel. Stram den til 8 Nm dreiemoment.
Trinn 77
Installer bremsecaliperen sammen med braketten.
Trinn 78
Stram bremsekalipperbraketten. Bruk en pipenøkkelinnsats #22. Bruk en momentnøkkel. Stram den til 180 Nm dreiemoment.
Trinn 79
Fest braketten til ABS-ledningsnettet. Bruk en pipenøkkelinnsats #10. Bruk en momentnøkkel. Stram den til 13 Nm dreiemoment.
Trinn 80
Koble til ledningene til ABS-sensoren.
Trinn 81
Behandle rattspindelens fester. Bruk kobberfett.
Trinn 82
Stram mutteren til drivakselen. Bruk en pipenøkkelinnsats #36. Bruk en momentnøkkel. Bruk anbefalt dreiemomentet.
Trinn 83
Rens festepunktet til felgen. Bruk en stålbørste.
Trinn 84
Behandle overflaten hvor bremseskiven kontakter felgen. Bruk kobberfett.
Trinn 85
Rengjør overflaten av bremseskiven. Bruk bremserens.
AUTODOC anbefaler:
Utskifting: bærekule – Mercedes ML W163. Vent i noen minutter etter påføringen av sprayen.
Trinn 86
Installer hjulet.
AUTODOC anbefaler:
Viktig! Hold i hjulet når du skrur inn festeboltene. Mercedes ML W163
Trinn 87
Skru inn boltene. Bruk en kraftpipe for hjulmutter #17.
Trinn 88
Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en kraftpipe for hjulmutter #17. Bruk en momentnøkkel. Stram den til 150 Nm dreiemoment.
Trinn 89
Fjern jekker og klosser.
