Slik bytter du vannpumpe & registerreimsett på en Audi A4 B7 – veiledning
nedlastinger:
18
Visninger:
395
0
Brukerstemmer – 0
Anbefalte intervaller for utskifting for delekategorien Registerreimsett med vannpumpe : 70000km
Viktig!
Denne fremgangsmåten for bytte kan brukes for:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro,
AUDI A4 Sedan (8EC, B7) 2.0 TFSI,
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro,
AUDI A4 Sedan (8EC, B7) 2.0 TFSI
…
Se mer
Trinnene kan variere litt, avhengig av designet på bilen.
Hvordan bytte registerreimsett og vannpumpe der på AUDI A4 (B7) [AUTODOC-VIDEOLEKSJONER]

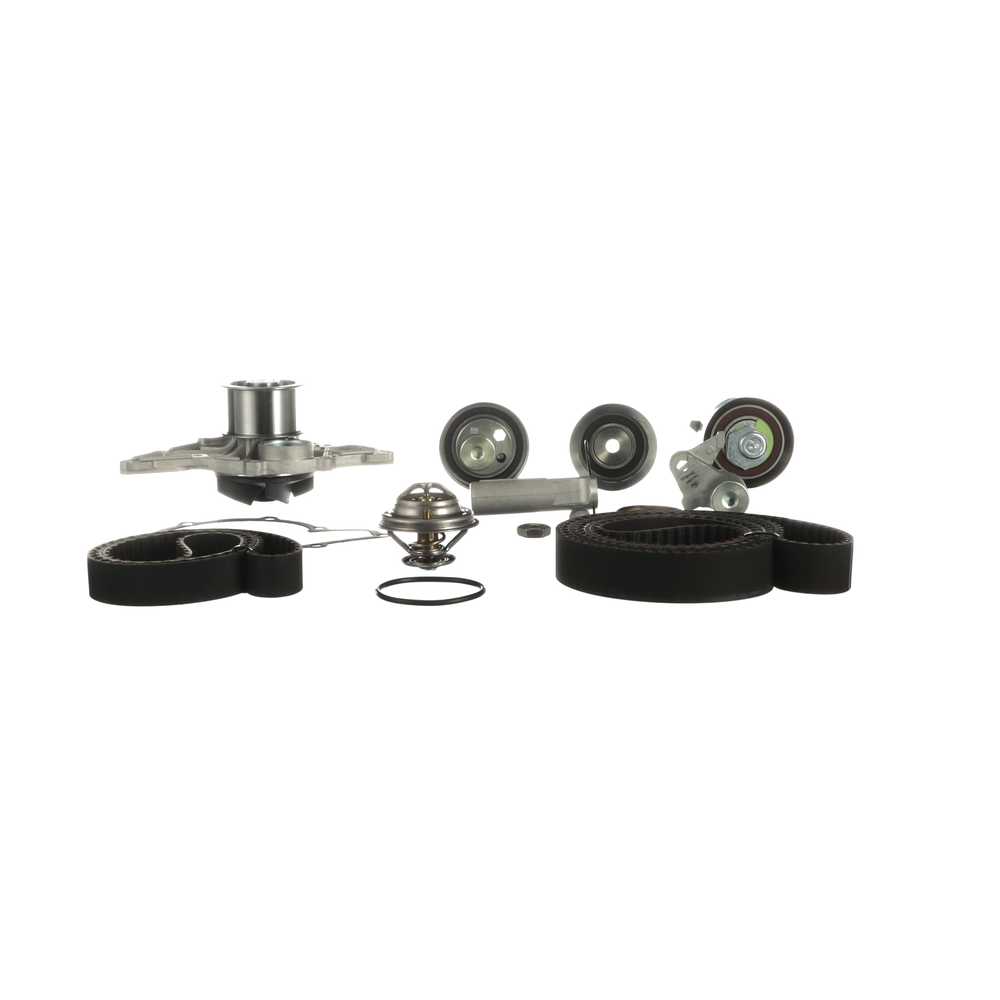

Alt av reservedeler du kan bytte selv – Vannpumpe + Registerreimsett til A4 Sedan (8EC, B7) og andre AUDI-modeller
Forsiktig! Det kan renne kjølevæske fra kanalene og huset til vannpumpen.
Trinn 107
Rengjør festepunktet til vannpumpen. Bruk en pakningsskrape. Bruk universal rengjøringsspray.
Trinn 108
Rengjør vannpumpen. Bruk universal rengjøringsspray.
Trinn 109
Behandle festepunktet til vannpumpen med et egnet middel. Bruk en tetningsmasse.
Trinn 110
Monter den nye vannpumpen.
Trinn 111
Skru inn festene til vannpumpen. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 112
Stram festene til vannpumpen. Bruk en pipenøkkelinnsats #10. Bruk en momentnøkkel. Stram den til 15 Nm dreiemoment.
Trinn 113
Monter den nye registerreimen i henhold til markeringene fra fabrikken.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Tips:
Vær forsiktig slik at du ikke skader registerreimen.
Trinn 114
Monter strammehjulet til registerreimen.
Trinn 115
Behandle festebolten med et egnet middel. Bruk en tetningsmasse.
Trinn 116
Skru inn festet til strammehjulet til registerreimen. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
Trinn 117
Behandle festebolten med et egnet middel. Bruk en tetningsmasse.
Trinn 118
Installer løpehjulet til registerreimen.
Trinn 119
Skru inn festet til løpehjulet til registerreimen. Bruk en pipenøkkelinnsats #12. Bruk en skrallenøkkel.
Trinn 120
Behandle festebolten med et egnet middel. Bruk en tetningsmasse.
Trinn 121
Installer løpehjulet til registerreimen.
Trinn 122
Skru inn festet til løpehjulet til registerreimen. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
Trinn 123
Stram festene til løpehjulet til registerreimen. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 25 Nm dreiemoment.
Trinn 124
Stram festene til løpehjulet til registerreimen. Bruk en pipenøkkelinnsats #12. Bruk en momentnøkkel. Stram den til 25 Nm dreiemoment.
Trinn 125
Juster registerreimen ved å bevege på strammehjulet. Bruk en kombinasjonsnøkkel #13. Bruk HEX nr. H6.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Tips fra AUTODOC:
Pass på at registerreimen er strammet riktig.
Trinn 126
Fjern låseverktøyet for veivakselen.
Trinn 127
Drei på veivakseltannhjulet. Bruk 12-kant-pipe nummer 19. Bruk en skrallenøkkel.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. AUTODOC anbefaler:
Pass på at alle registerreimkomponentene er korrekt montert.
Trinn 128
Stram festet til strammehjulet til registerreimen. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 27 Nm dreiemoment.
Trinn 129
Monter det nedre registerdekselet.
Trinn 130
Stram festene til det nedre registerdekselet. Bruk en pipenøkkelinnsats #10. Bruk en momentnøkkel. Stram den til 10 Nm dreiemoment.
Trinn 131
Monter registerdekselet.
Trinn 132
Stram festene til registerdekselet. Bruk en pipenøkkelinnsats #10. Bruk Torx T27. Bruk en momentnøkkel. Stram den til 10 Nm dreiemoment.
Trinn 133
Fest kjølevæskeslangen.
Trinn 134
Fest klemmen til kjølevæskeslangen. Bruk en clic-R-slangeklemmetang.
Trinn 135
Skru inn festene til klemmen til kjølevæskeslangen. Bruk HEX nr. H6. Bruk en skrallenøkkel.
Trinn 136
Behandle festeboltene med et egnet middel. Bruk en tetningsmasse.
Trinn 137
Monter reimskiven til veivakselen i henhold til markeringene fra fabrikken.
Trinn 138
Stram festet til reimskiven til veivakselen. Bruk HEX nr. H6. Bruk en momentnøkkel. Stram den til 10 Nm dreiemoment.+90°
AUTODOC anbefaler:
Viktig! Bruk nye festeelementer.
Trinn 139
Behandle festeboltene med et egnet middel. Bruk en tetningsmasse.
Trinn 140
Monter strammehjulet til multireimen.
Trinn 141
Stram festet til strammehjulet til multireimen. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 23 Nm dreiemoment.
Trinn 142
Dra Poly-V-belte strammeren til side. Bruk en kombinasjonsnøkkel #17.
Trinn 143
Monter Poly-V-beltet.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Tips:
Vær sikker på at Poly-V-beltet sitter stramt inntil alle reimhjulene.
Trinn 144
Returner strammehjulet til dens originale posisjon. Bruk en kombinasjonsnøkkel #17.
Trinn 145
Støtt motoren i området rundt oljepannen. Bruk en jekk.
Trinn 146
Monter festerammen sammen med radiatoren for motorkjøling.
AUTODOC anbefaler:
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Ikke bruk for mye kraft ved monteringen. Det kan skade festene.
Trinn 147
Skru inn festene til festerammen til radiatoren for motorkjøling. Bruk Torx T27. Bruk en skrallenøkkel.
Trinn 148
Monter radiatoren til klimaanlegget.
Trinn 149
Stram festene til radiatoren til klimaanlegget. Bruk Torx T27. Bruk en momentnøkkel. Stram den til 13 Nm dreiemoment.
Trinn 150
Fjern støtten fra under motoren.
Trinn 151
Fest det nedre kjølevæskerøret.
Trinn 152
Fest klipset til den nedre kjølevæskeslangen.
Trinn 153
Monter kjølerørene til automatgiroljen.
Trinn 154
Fest rørklemmene til kjølerørene til automatgiroljen.
Trinn 155
Klargjør en beholder for væsker.
Trinn 156
Fjern hettene fra kjølerørene til automatgiroljen.
Trinn 157
Fest slangene til den hydrauliske servostyringen.
Trinn 158
Skru inn festene til slangene til den hydrauliske servostyringen. Bruk Torx T20. Bruk Torx T27. Bruk en skrallenøkkel.
Trinn 159
Fjern mikrofiberkluten fra luftføringen til mellomkjøleren.
Trinn 160
Installer luftinntaksrøret og fest det.
Trinn 161
Fest klemmen på luftinntaksslangen. Bruk en pipenøkkelinnsats #7. Bruk en skrallenøkkel.
Trinn 162
Rengjør kjølerørene til automatgiroljen. Bruk universal rengjøringsspray.
Trinn 163
Fest slangen til kjølerørene til automatgiroljen.
Trinn 164
Stram festet til slangen til kjølerørene til automatgiroljen. Bruk en kombinasjonsnøkkel #19. Bruk en kombinasjonsnøkkel #22. Bruk en momentnøkkel. Bruk anbefalt dreiemomentet.
Trinn 165
Fjern mikrofiberkluten fra luftføringen til mellomkjøleren.
Trinn 166
Installer luftinntaksrøret og fest det.
Trinn 167
Fest klemmen på luftinntaksslangen. Bruk en pipenøkkelinnsats #7. Bruk en skrallenøkkel.
Trinn 168
Koble til kontakten til kjøleviften til motoren.
Trinn 169
Fest klemmen på luftinntaksslangen. Bruk en pipenøkkelinnsats #7. Bruk en skrallenøkkel.
Trinn 170
Monter kabelen til panserlåsen.
Trinn 171
Monter holderen til ledningsnettet.
Trinn 172
Fest den øvre kjølevæskeslangen.
Trinn 173
Fest klipset til den øvre kjølevæskeslangen.
Trinn 174
Koble til kontakten til kjøleviften til motoren.
Trinn 175
Monter luftføringene til radiatoren.
Trinn 176
Skru inn festene til luftføringene til radiatoren. Bruk Torx T20. Bruk en skrallenøkkel.
Trinn 177
Monter panserlisten.
Trinn 178
Monter forsterkningen til støtfangeren.
Trinn 179
Skru inn festene til støttebjelken til støtfangeren. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
Trinn 180
Løft bilen med en jekk eller plasser den over en smøregrav.
Trinn 181
Støtt opp støtfangerbjelken. Bruk en hydraulisk jekk.
Trinn 182
Stram festene på forsterkningen til støtfangeren. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Bruk anbefalt dreiemomentet.
Trinn 183
Fjern støtten fra under støtfangerbjelken.
AUTODOC anbefaler:
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Senk den hydrauliske jekken jevnt og uten rykk for å unngå skader på komponenter og mekanismer.
Trinn 184
Koble til kontakten til hornet.
Trinn 185
Fest luftkanalen.
Trinn 186
Koble til kontakten til hornet.
Trinn 187
Monter luftkanalen.
Trinn 188
Koble til kontakten til temperatursensoren for kjølevæske.
Trinn 189
Koble til kablene til temperatursensoren for kjølevæske.
Trinn 190
Sett i koblingene av hovedlyspærene.
Trinn 191
Monter frontlykten.
Trinn 192
Skru inn hovedlysfestene. Bruk Torx T27. Bruk en skrallenøkkel.
Trinn 193
Sett i koblingene av hovedlyspærene.
Trinn 194
Monter frontlykten.
Trinn 195
Skru inn hovedlysfestene. Bruk Torx T27. Bruk en skrallenøkkel.
Trinn 196
Stram festene til frontlyktene. Bruk Torx T27. Bruk en momentnøkkel. Bruk anbefalt dreiemomentet.
Trinn 197
Monter det øvre registerdekselet foran.
Trinn 198
Skru inn festene til det øvre registerdekselet foran. Bruk en flat skrutrekker.
Trinn 199
Monter luftinntakskanalen.
Trinn 200
Skru inn festene til luftinntakskanalen. Bruk en Philips-skrutrekker.
Trinn 201
Fest malerteip på bilfenderene for å beskytte lakken mot skade som kan oppstå når støtfangeren demonteres.
Trinn 202
Fest kontaktene til tåkelysene.
Trinn 203
Fest slangen til frontlyktviskeren.
Trinn 204
Installer støtfangeren i festepunktet. Pass på at du hører et klikk som indikerer at den er låst på plass.
Trinn 205
Skru inn de øverste festene til støtfangeren. Bruk Torx T27. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Tips:
Hold støtfangeren når du skrur inn de øverste festene for å unngå å skade komponentene.
Trinn 206
Smekk sideklipsene til støtfangeren på plass. Pass på at du hører et klikk som indikerer at den er låst på plass.
Trinn 207
Fjern maskeringstapen.
Trinn 208
Skru inn festet som forbinder støtfangeren med skjermene. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 209
Skru inn festene på avstandsstykket under forsterkingen til støtfangeren. Bruk Torx T25. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 210
Monter dekselet til hjulkassen i setet.
Trinn 211
Installer og stram festene på dekselet til hjulbuen. Bruk Torx T25. Bruk en skrallenøkkel.
Trinn 212
Installer hjulet.
AUTODOC anbefaler:
Viktig! Hold i hjulet når du skrur inn festeboltene. Audi A4 B7
Trinn 213
Skru inn boltene. Bruk en kraftpipe for hjulmutter #17.
Trinn 214
Senk bilen.
Trinn 215
Sikre hjulene med klosser.
Trinn 216
Stram hjulboltene ved å bruke kryss- og tversmønster. Bruk en kraftpipe for hjulmutter #17. Bruk en momentnøkkel. Stram den til 120 Nm dreiemoment.
Trinn 217
Fjern jekker og klosser.
Trinn 218
Ta av lokket til kjølevæsketanken.
Trinn 219
Sett inn i trakten.
Trinn 220
Hell kjølevæske på kjølevæsketanken.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Profesjonelle anbefalinger:
Bruk kun kjølevæsken som er anbefalt av produsenten.Kjølevæskenivået bør nå opp til MAX-merket.Vent til luften er ute av systemet.
Trinn 221
Skru opp lufteskruen til kjølevæskesystemet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel. Vent til luften er ute av systemet.
Trinn 222
Skru løs lokket til beholderen til den hydrauliske servostyringen. Fjern lokket til beholderen til den hydrauliske servostyringen.
Trinn 223
Fyll væske på beholderen til den hydrauliske servostyringen.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Tips fra AUTODOC:
Bruk bare servoolje som bilprodusenten anbefaler.Nivået med servoolje bør nå opp til MAX-merket på beholderen.
Trinn 224
Fest polklemmene til batteriet.
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. AUTODOC anbefaler:
Vær forsiktig så du ikke tar feil av de negative og positive polene på batteriet.
Trinn 225
Skru inn festene til batteripolklemmene. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 226
Kjør motoren i noen minutter. Dette må gjøres for å fjerne gjenværende luft fra kjølesystemet og sjekke at komponentene fungerer som de skal.
Trinn 227
Slå av motoren.
Trinn 228
Kontroller kjølevæskenivået. Fyll ved behov på mer, til det påkrevde nivået er nådd.
Vennligst merk deg!
Kjølevæskenivået bør nå opp til MAX-merket.
Trinn 229
Skru inn lufteskruen til kjølevæskesystemet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 230
Sett lokket på beholderen til den hydrauliske servostyringen.
Trinn 231
Skru på lokket til beholderen til den hydrauliske servostyringen.
Trinn 232
Sett på lokket til kjølevæsketanken.
Trinn 233
Skru på lokket til kjølevæsketanken.
Trinn 234
Monter motordekselet og fest det.
AUTODOC anbefaler:
Utskifting: vannpumpe & registerreimsett – Audi A4 B7. Ikke bruk for mye kraft ved monteringen. Det kan skade delen.Pass på at motordekslet er riktig plassert. Den bør ikke være feilplassert i henhold til styretapper.
