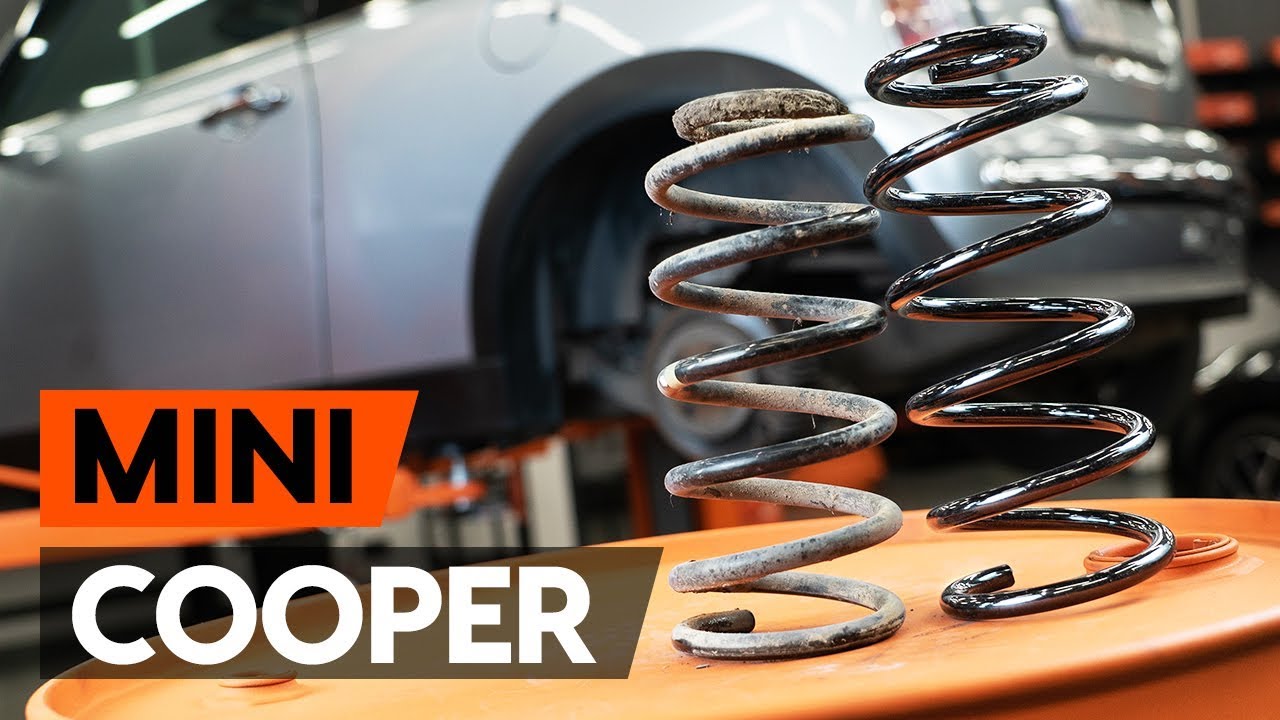

Slik bytter du fjærer bak på en Mini R50, R53 – veiledning
nedlastinger:
1
Visninger:
21
0
Brukerstemmer – 0
Viktig!
Denne fremgangsmåten for bytte kan brukes for:
MINI Hatchback (R50, R53) One,
MINI Hatchback (R50, R53) Cooper,
MINI Hatchback (R50, R53) One D,
MINI Hatchback (R50, R53) One D
…
Se mer
Trinnene kan variere litt, avhengig av designet på bilen.
Hvordan bytte bak fjærer der på MINI COOPER 1 (R50, R53) [BRUKSANVISNING AUTODOC]
Alt av reservedeler du kan bytte selv – Fjærer til Hatchback (R50, R53) og andre MINI-modeller
Utskifting: fjærer – Mini R50, R53. Tips fra AUTODOC:
Bakfjæringens spiralfjærer bør begge skiftes ut samtidig.
Utskiftningsprosedyren for bakfjæringens spiralfjærer er lik for venstre og høyre side.
Alt arbeid bør utføres med motoren av.
Utskifting: fjærer – Mini R50, R53. Følg disse trinnene:
Trinn 1
Sikre hjulene med klosser.
Trinn 2
Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #17.
Trinn 3
Hev bakdelen på bilen og sikre den på støttene.
Trinn 4
Løsne hjulboltene.
AUTODOC anbefaler:
Advarsel! Hold i hjulet når du skrur løs festeboltene for å unngå skader. Mini R50, R53
Trinn 5
Ta av hjulet.
Trinn 6
Rens festene til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 7
Skru løs det nedre festet på fjærbeinet. Bruk en pipenøkkelinnsats #21. Bruk en skrallenøkkel. Bruk et svingjern.
Trinn 8
Koble ledningene og bremseslangen fra braketten på fjærbeinet.
Trinn 9
Skru løs det øvre festet på fjærbeinet. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
AUTODOC anbefaler:
Mini R50, R53 – hold i fjærbeinet når du skrur løs festeboltene for å unngå skader.
Trinn 10
Fjern fjærbeinet.
Trinn 11
Sett fjærbeinet på fjærkompressorverktøyet.
Utskifting: fjærer – Mini R50, R53. AUTODOCs eksperter anbefaler:
Merk at når du bruker en fjærkompressor, må du ha et sikkert grep på fjærspolene, når du komprimerer fjæren på motsatt side.Sørg for riktig plassering av fjæren i holderen.Pass på at fjærspoler inngår tett i låsehåndtakene.
Trinn 12
Komprimer fjæren.
Trinn 13
Fjern mutteren på beinets stempelstang. Bruk HEX nr. H6. Bruk en kombinasjonsnøkkel #19. Bruk en skrallenøkkel.
Trinn 14
Fjern støtdemperfestet, støvbeskytteren og støtstopperen.
AUTODOC anbefaler:
Utskifting: fjærer – Mini R50, R53. Inspiser holderen, mansjetten og gjennomslagsstopperen til støtdemperen nøye. Bytt ut om nødvendig.
Trinn 15
Slipp spiralfjæren.
Trinn 16
Ta bort fjæren.
Trinn 17
Installer fjæren.
Trinn 18
Komprimer fjæren
Trinn 19
Installer støvbeskytteren og støtstopperen på støtdemperen.
Trinn 20
Installer den øvre demperen og monteringslager.
Trinn 21
Stram fjærbeinets stempelstangmutter. Bruk HEX nr. H6. Bruk en kombinasjonsnøkkel #19. Bruk en momentnøkkel. Stram den til 30 Nm dreiemoment.
Utskifting: fjærer – Mini R50, R53. Tips fra AUTODOC:
Sørg for riktig plassering av fjæren i holderen.
Trinn 22
Løs ut fjæren.
Trinn 23
Fjern den monterte støtdemperen.
Trinn 24
Installer fjærbeinet inn i hjulbuen.
Trinn 25
Stram fjærbeinets toppmontering. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 56 Nm dreiemoment.
Trinn 26
Monter fjærbeinets nedre feste.
AUTODOC anbefaler:
Mini R50, R53 – hold i fjærbeinet når du skrur inn festeboltene for å unngå skader.
Trinn 27
Støtt armen. Bruk en hydraulisk jekk.
Trinn 28
Stram det nedre festet på støtdemperen. Bruk en pipenøkkelinnsats #21. Bruk en momentnøkkel. Stram den til 140 Nm dreiemoment.
Trinn 29
Fjern støtten fra under den bakre armen.
AUTODOC anbefaler:
Utskifting: fjærer – Mini R50, R53. Senk den hydrauliske jekken jevnt og uten rykk for å unngå skader på komponenter og mekanismer.
Trinn 30
Rens festepunktet til felgen. Bruk en stålbørste. Behandle deretter kontaktflaten. Bruk kobberfett.
Trinn 31
Installer hjulet.
AUTODOC anbefaler:
Advarsel! Hold i hjulet når du skrur inn festeboltene på bilen for å unngå skader. Mini R50, R53
Trinn 32
Skru inn boltene. Bruk en kraftpipe for hjulmutter #17.
Trinn 33
Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en kraftpipe for hjulmutter #17. Bruk en momentnøkkel. Stram den til 110 Nm dreiemoment.
Trinn 34
Fjern jekker og klosser.
