Viktig!

Denne fremgangsmåten for bytte kan brukes for:
TOYOTA PRIUS Combi-coupé (NHW20_) 1.5 Hybrid (NHW20_) … Se mer

Trinnene kan variere litt, avhengig av designet på bilen.

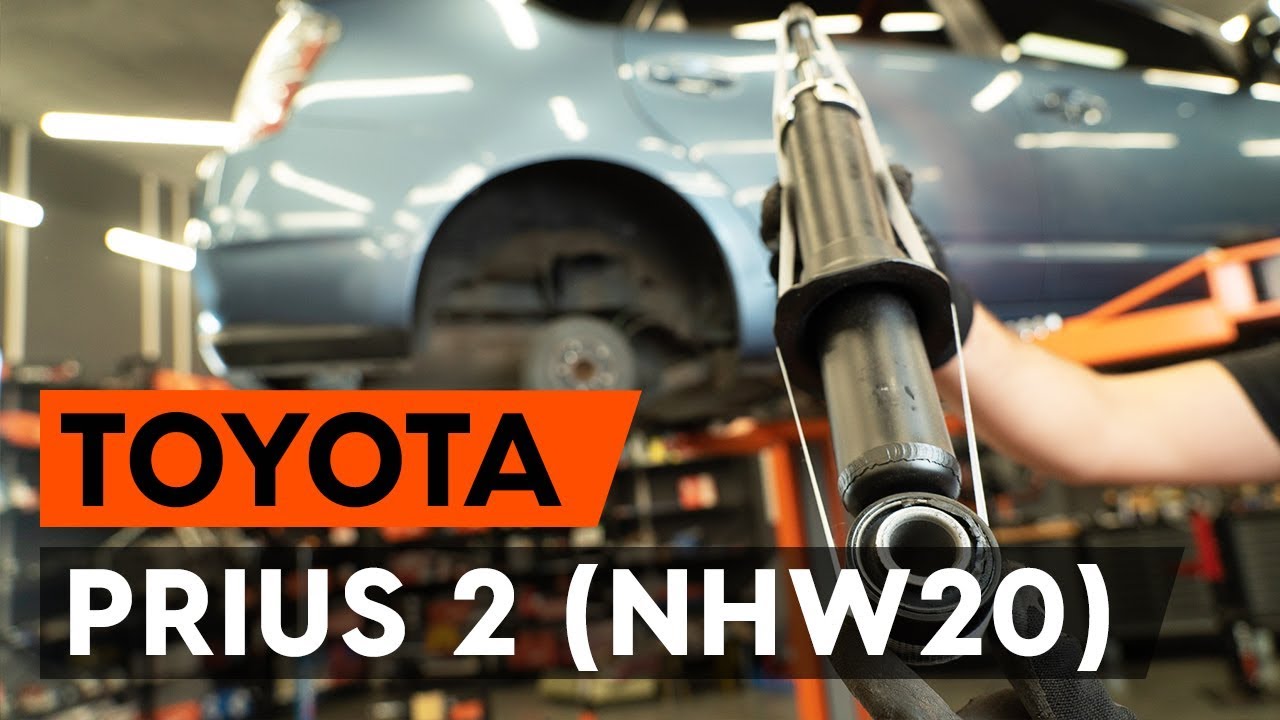

Hvordan bytte bakre fjærbein på TOYOTA PRIUS 2 (NHW20) [AUTODOC-VIDEOLEKSJONER]

Slik bytter du fjærende ben bak på en Toyota Prius 2 – veiledning

Alt av reservedeler du kan bytte selv – Støtdemper til PRIUS Combi-coupé (NHW20_) og andre TOYOTA-modeller

Alternative produkter

Støtdemper

Utskifting: fjærende ben – Toyota Prius 2. Liste med verktøyet du kan trenge:

                      Stålbørste

                      WD-40 spray

                      Kobberpasta

                      Pipenøkkelinnsats # 10

                      Pipenøkkelinnsats # 14

                      Pipenøkkelinnsats # 17

                      Pipenøkkelinnsats # 19

                      HEX bit nr. H6

                      Hjulpipe #21

                      Skrallenøkkel

                      Momentnøkkel

                      Demonteringsverktøy for klemmer

                      Brekkjern

                      Hydraulisk fjærbein fjærspenner

                      Hydraulisk transmisjon jekk

                      Stoppekloss

Kjøp verktøy

Utskifting: fjærende ben – Toyota Prius 2. Tips fra AUTODOC:

Begge støtdemperne til bakfjæringen bør skiftes ut samtidig.
Fremgangsmåten er identisk for å bytte venstre og høyre fjærbein i bakre hjuloppheng.
Alt arbeid bør utføres med motoren av.

Utskifting: fjærende ben – Toyota Prius 2. Anbefalt rekkefølge for trinnene:

Trinn 1

Åpne bagasjelokket.
Trinn 2

Ta bort den sammenleggbare hyllen og koble den fra festene. Ved å gjøre det, vil du få tilgang til plastpanelene på sidene.
Trinn 3

Løft ned nedre kledningen i bagasjerommet.
Trinn 4

Fjern klipsene til fremre, nedre bagasjeromkledning. Bruk et demonteringsverktøy for klemmer.
Trinn 5

Ta ut fremre nedre kledning fra bagasjerommet.
Trinn 6

Fell ned ryggstøttene til baksetene.
Trinn 7

Skru løs bolten til det midtre beskyttelsesdekselet av plast. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 8

Løft opp det midtre plastdekselet (batteridekselet).
Trinn 9

Løs bagasjeromkledningen på siden.
Trinn 10

Fjern plastdekselet på siden.

Trinn 11

Skru løs festene til plast sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 12

Fjern sikkerhetsbelte list dekselet.
Trinn 13

Skru løs festene til plast sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 14

Fjern terskelplaten av plast.
Trinn 15

Skru løs og fjern lydisolasjonen fra siden av bagasjerommet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 16

Løs luftslangen til varmeapparatet.
Trinn 17

Løsne det øverste festet på fjærbeinets montering. Bruk en pipenøkkelinnsats #14. Bruk en skrallenøkkel.
Trinn 18

Sikre hjulene med klosser.
Trinn 19

Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 20

Hev bakdelen på bilen og sikre den på støttene.
Trinn 21

Løsne hjulboltene.

AUTODOC anbefaler:
Advarsel! Hold i hjulet når du skrur løs festeboltene for å unngå skader. Toyota Prius 2
Trinn 22

Ta av hjulet.
Trinn 23

Rens festene til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 24

Skru løs det nedre festet på fjærbeinet. Bruk en pipenøkkelinnsats #19. Bruk en skrallenøkkel.
Trinn 25

Skru løs toppfestet på fjærbeinmonteringen. Bruk en pipenøkkelinnsats #14. Bruk en skrallenøkkel.
Trinn 26

Fjern fjærbeinet. Bruk et brekkjern.
Trinn 27

Sett fjærbeinet på fjærkompressorverktøyet.

Utskifting: fjærende ben – Toyota Prius 2. AUTODOC anbefaler:
Merk at når du bruker en fjærkompressor, må du ha et sikkert grep på fjærspolene, når du komprimerer fjæren på motsatt side.Sørg for riktig plassering av fjæren i holderen.Pass på at fjærspoler inngår tett i låsehåndtakene.
Trinn 28

Komprimer fjæren.
Trinn 29

Behandle stangen til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 30

Fjern mutteren på beinets stempelstang. Bruk en pipenøkkelinnsats #17. Bruk HEX nr. H6. Bruk en skrallenøkkel.
Trinn 31

Fjern det øvre beinfestet.
Trinn 32

Ta av støtdemper-støvhetten og støtstopperen.
Trinn 33

Slipp spiralfjæren.
Trinn 34

Ta bort fjæren.
Trinn 35

Ta vekk den gamle støtdemperen fra den hydrauliske kompressoren.

AUTODOC anbefaler:
Utskifting: fjærende ben – Toyota Prius 2. Inspiser holderen, mansjetten og gjennomslagsstopperen til støtdemperen nøye. Bytt ut om nødvendig.Før du installerer en ny støtdemper bør du pumpe den 3-5 ganger manuelt.
Trinn 36

Installer den nye støtdemperen på den hydrauliske kompressoren til spiralfjæren.
Trinn 37

Installer fjæren på støtdemperen.
Trinn 38

Komprimer fjæren.
Trinn 39

Installer støvhylsen og støtstopperen på den nye støtdemperen.
Trinn 40

Installer den øvre demperen og monteringslager.
Trinn 41

Stram fjærbeinets stempelstangmutter. Bruk en pipenøkkelinnsats #17. Bruk HEX nr. H6. Bruk en momentnøkkel. Stram den til 56 Nm dreiemoment.

Utskifting: fjærende ben – Toyota Prius 2. Tips fra AUTODOC:
Sjekk at fjæren er installert riktig, unngå skjevheter.
Trinn 42

Behandle stangen til fjærbeinet. Bruk kobberfett.
Trinn 43

Løs ut fjæren.
Trinn 44

Fjern den monterte støtdemperen.
Trinn 45

Rengjør festepunktene til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 46

Behandle monteringsstedet til fjærbeinet med et egnet middel. Bruk kobberfett.
Trinn 47

Installer fjærbeinet inn i hjulbuen.
Trinn 48

Skru på toppfestet på fjærbeinmonteringen. Ikke stram den.

AUTODOC anbefaler:
Viktig! Hold i fjærbeinet når du skrur inn festeboltene. Toyota Prius 2
Trinn 49

Sku inn det nedre festet til fjærbeinet.
Trinn 50

Støtt opp det bakre hjulopphengets bjelke. Bruk en hydraulisk jekk.
Trinn 51

Stram det nedre festet på støtdemperen. Bruk en pipenøkkelinnsats #19. Bruk en momentnøkkel. Stram den til 80 Nm dreiemoment.
Trinn 52

Fjern festet under bakakselbjelken.

Utskifting: fjærende ben – Toyota Prius 2. Tips fra AUTODOCs eksperter:
Senk den hydrauliske jekken smidig, uten rykk, for å unngå skader på deler og mekanismer.
Trinn 53

Installer hjulet.

AUTODOC anbefaler:
Advarsel! Hold i hjulet når du skrur inn festeboltene på bilen for å unngå skader. Toyota Prius 2
Trinn 54

Skru inn boltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 55

Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en momentnøkkel. Stram den til 103 Nm dreiemoment.
Trinn 56

Stram fjærbeinmonteringens øvre feste. Bruk en pipenøkkelinnsats #14. Bruk en momentnøkkel. Stram den til 55 Nm dreiemoment.
Trinn 57

Monter luftslangen til varmeapparatet.
Trinn 58

Sett på plass lydisolasjonen til bagasjeromsiden og skru inn festene.
Trinn 59

Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 60

Skru inn festet til bagasjeromskledningen på siden. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 61

Skru inn festene til plastikk sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.

Trinn 62

Monter sikkerhetsbeltet list panelet.
Trinn 63

Sett på plass det midtre beskyttelsesdekselet av plast.
Trinn 64

Skru inn festeelementet til det midtre beskyttelsesdekselet av plast. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 65

Fest sidekledningen til bagasjeromkledningen.
Trinn 66

Monter terskelplaten av plast.
Trinn 67

Sett setet tilbake i sin originale posisjon.
Trinn 68

Legg på plass den fremre nedre kledningen til bagasjerommet.
Trinn 69

Fest klipsene til den fremre nedre kledningen til bagasjerommet.
Trinn 70

Legg den nedre kledningen i bagasjerommet.
Trinn 71

Monter den sammenleggbare hyllen tilbake på dens montasjeflate.
Trinn 72

Lukk igjen bagasjeromslokket.
Trinn 73

Fjern jekker og klosser.

Kommentarer – 1

K. K.

26.05.2023 21:18

Medlem

Dere viser ikke når man skal stramme bolten på toppen av fjærbeinet, den som er skrudd inn fra undersiden!
