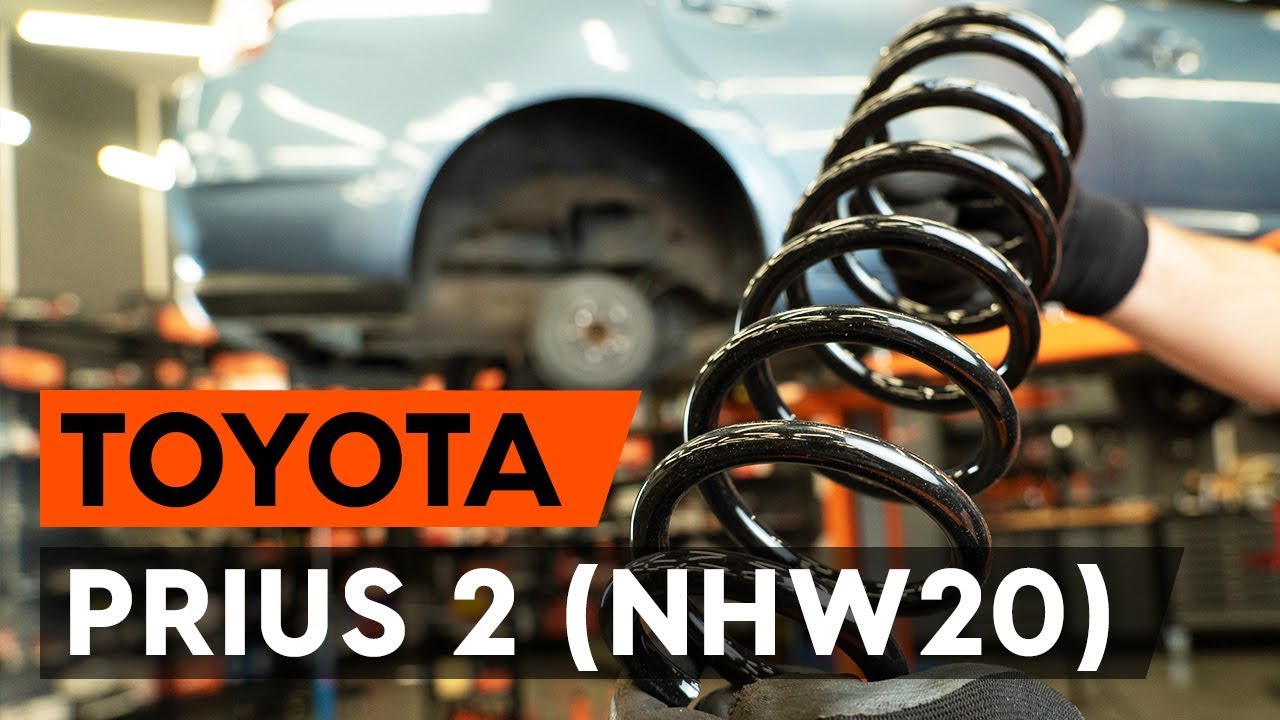

Utskifting: fjærer – Toyota Prius 2. AUTODOCs eksperter anbefaler:
Bakfjæringens spiralfjærer bør begge skiftes ut samtidig.
Utskiftningsprosedyren for bakfjæringens spiralfjærer er lik for venstre og høyre side.
Alt arbeid bør utføres med motoren av.
Utskifting: fjærer – Toyota Prius 2. Bruk følgende fremgangsmåte:
Trinn 1
Åpne bagasjelokket.
Trinn 2
Ta bort den sammenleggbare hyllen og koble den fra festene. Ved å gjøre det, vil du få tilgang til plastpanelene på sidene.
Trinn 3
Løft ned nedre kledningen i bagasjerommet.
Trinn 4
Fjern klipsene til fremre, nedre bagasjeromkledning. Bruk et demonteringsverktøy for klemmer.
Trinn 5
Ta ut fremre nedre kledning fra bagasjerommet.
Trinn 6
Fell ned ryggstøttene til baksetene.
Trinn 7
Skru løs bolten til det midtre beskyttelsesdekselet av plast. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 8
Løft opp det midtre plastdekselet (batteridekselet).
Trinn 9
Løs bagasjeromkledningen på siden.
Trinn 10
Fjern plastdekselet på siden.
Trinn 11
Skru løs festene til plast sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 12
Fjern sikkerhetsbelte list dekselet.
Trinn 13
Skru løs festene til plast sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 14
Fjern terskelplaten av plast.
Trinn 15
Skru løs og fjern lydisolasjonen fra siden av bagasjerommet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 16
Løs luftslangen til varmeapparatet.
Trinn 17
Løsne det øverste festet på fjærbeinets montering. Bruk en pipenøkkelinnsats #14. Bruk en skrallenøkkel.
Trinn 18
Sikre hjulene med klosser.
Trinn 19
Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 20
Hev bakdelen på bilen og sikre den på støttene.
Trinn 21
Løsne hjulboltene.
AUTODOC anbefaler:
Viktig! Hold i hjulet når du skrur løs festeboltene. Toyota Prius 2
Trinn 22
Ta av hjulet.
Trinn 23
Rens festene til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 24
Skru løs det nedre festet på fjærbeinet. Bruk en pipenøkkelinnsats #19. Bruk en skrallenøkkel.
Trinn 25
Skru løs toppfestet på fjærbeinmonteringen. Bruk en pipenøkkelinnsats #14. Bruk en skrallenøkkel.
Trinn 26
Fjern fjærbeinet. Bruk et brekkjern.
Trinn 27
Sett fjærbeinet på fjærkompressorverktøyet.
Utskifting: fjærer – Toyota Prius 2. Tips fra AUTODOCs eksperter:
Merk at når du bruker en fjærkompressor, må du ha et sikkert grep på fjærspolene, når du komprimerer fjæren på motsatt side.Sørg for riktig plassering av fjæren i holderen.Pass på at fjærspoler inngår tett i låsehåndtakene.
Trinn 28
Komprimer fjæren.
Trinn 29
Behandle stangen til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 30
Fjern mutteren på beinets stempelstang. Bruk en pipenøkkelinnsats #17. Bruk HEX nr. H6. Bruk en skrallenøkkel.
Trinn 31
Fjern det øvre beinfestet.
Trinn 32
Ta av støtdemper-støvhetten og støtstopperen.
Trinn 33
Slipp spiralfjæren.
Trinn 34
Ta bort fjæren.
AUTODOC anbefaler:
Utskifting: fjærer – Toyota Prius 2. Inspiser holderen, mansjetten og gjennomslagsstopperen til støtdemperen nøye. Bytt ut om nødvendig.
Trinn 35
Installer fjæren på støtdemperen.
Trinn 36
Komprimer fjæren.
Trinn 37
Installer støvbeskytteren og støtstopperen på støtdemperen.
Trinn 38
Installer den øvre demperen og monteringslager.
Trinn 39
Stram fjærbeinets stempelstangmutter. Bruk en pipenøkkelinnsats #17. Bruk HEX nr. H6. Bruk en momentnøkkel. Stram den til 56 Nm dreiemoment.
Utskifting: fjærer – Toyota Prius 2. Profesjonelle anbefalinger:
Sjekk at fjæren er installert riktig, unngå skjevheter.
Trinn 40
Behandle stangen til fjærbeinet. Bruk kobberfett.
Trinn 41
Løs ut fjæren.
Trinn 42
Fjern den monterte støtdemperen.
Trinn 43
Rengjør festepunktene til fjærbeinet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 44
Behandle monteringsstedet til fjærbeinet med et egnet middel. Bruk kobberfett.
Trinn 45
Installer fjærbeinet inn i hjulbuen.
Trinn 46
Skru på toppfestet på fjærbeinmonteringen. Ikke stram den.
Utskifting: fjærer – Toyota Prius 2. Tips:
Hold fjærbeinet når du skrur inn festeboltene for å unngå skade.
Trinn 47
Sku inn det nedre festet til fjærbeinet.
Trinn 48
Støtt opp det bakre hjulopphengets bjelke. Bruk en hydraulisk jekk.
Trinn 49
Stram det nedre festet på støtdemperen. Bruk en pipenøkkelinnsats #19. Bruk en momentnøkkel. Stram den til 80 Nm dreiemoment.
Trinn 50
Fjern festet under bakakselbjelken.
AUTODOC anbefaler:
Utskifting: fjærer – Toyota Prius 2. Senk den hydrauliske jekken jevnt og uten rykk for å unngå skader på komponenter og mekanismer.
Trinn 51
Installer hjulet.
Utskifting: fjærer – Toyota Prius 2. Tips:
For å unngå skade, hold hjulet opp når festeboltene skrus fast.
Trinn 52
Skru inn boltene. Bruk en kraftpipe for hjulmutter #21.
Trinn 53
Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en momentnøkkel. Stram den til 103 Nm dreiemoment.
Trinn 54
Stram fjærbeinmonteringens øvre feste. Bruk en pipenøkkelinnsats #14. Bruk en momentnøkkel. Stram den til 55 Nm dreiemoment.
Trinn 55
Monter luftslangen til varmeapparatet.
Trinn 56
Sett på plass lydisolasjonen til bagasjeromsiden og skru inn festene. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 57
Skru inn festet til bagasjeromskledningen på siden. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 58
Skru inn festene til plastikk sidepanelet. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 59
Monter sikkerhetsbeltet list panelet.
Trinn 60
Sett på plass det midtre beskyttelsesdekselet av plast.
Trinn 61
Skru inn festeelementet til det midtre beskyttelsesdekselet av plast. Bruk en pipenøkkelinnsats #10. Bruk en skrallenøkkel.
Trinn 62
Fest sidekledningen til bagasjeromkledningen.
Trinn 63
Monter terskelplaten av plast.
Trinn 64
Sett setet tilbake i sin originale posisjon.
Trinn 65
Legg på plass den fremre nedre kledningen til bagasjerommet.
Trinn 66
Fest klipsene til den fremre nedre kledningen til bagasjerommet.
Trinn 67
Legg den nedre kledningen i bagasjerommet.
Trinn 68
Monter den sammenleggbare hyllen tilbake på dens montasjeflate.
Trinn 69
Lukk igjen bagasjeromslokket.
Trinn 70
Fjern jekker og klosser.
