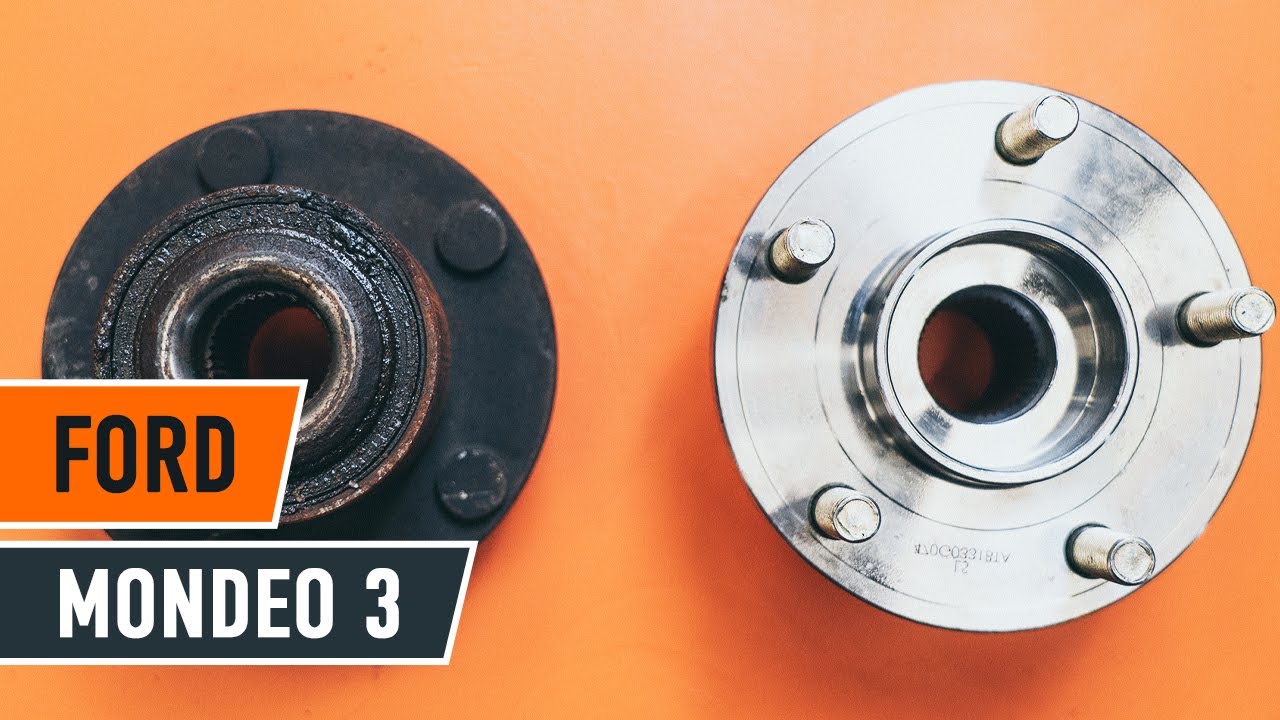

Slik bytter du hjullager bak på en Ford Mondeo BWY – veiledning
nedlastinger:
1
Visninger:
76
0
Brukerstemmer – 0
Viktig!
Denne fremgangsmåten for bytte kan brukes for:
FORD MONDEO III Stasjonsvogn (BWY) 1.8 16V,
FORD MONDEO III Stasjonsvogn (BWY) 2.0 16V,
FORD MONDEO III Stasjonsvogn (BWY) 2.5 V6 24V,
FORD MONDEO III Stasjonsvogn (BWY) 2.0 16V DI / TDDi / TDCi,
FORD MONDEO III Stasjonsvogn (BWY) 2.0 16V TDDi / TDCi,
FORD MONDEO III Stasjonsvogn (BWY) 2.0 TDCi,
FORD MONDEO III Stasjonsvogn (BWY) ST220,
FORD MONDEO III Stasjonsvogn (BWY) 1.8 SCi,
FORD MONDEO III Stasjonsvogn (BWY) 2.2 TDCi,
FORD MONDEO III Stasjonsvogn (BWY) 3.0 V6 24V
…
Se mer
Trinnene kan variere litt, avhengig av designet på bilen.
Hvordan bytte bakre hjullager på FORD MONDEO 3 [BRUKSANVISNING]
Alt av reservedeler du kan bytte selv – Hjullager til MONDEO III Stasjonsvogn (BWY) og andre FORD-modeller
Utskifting: hjullager – Ford Mondeo BWY. Tips fra AUTODOCs eksperter:
Lagermonteringen på Ford Mondeo BWY bilen må ikke brukes på nytt.
Fremgangsmåten er identisk for å bytte navlageret på begge hjul på samme aksel.
Alt arbeid bør utføres med motoren av.
Utskifting: hjullager – Ford Mondeo BWY. Anbefalt rekkefølge for trinnene:
Trinn 1
Sikre hjulene med klosser.
Trinn 2
Løsne hjulfesteboltene. Bruk en kraftpipe for hjulmutter #19.
Trinn 3
Hev bakdelen på bilen og sikre den på støttene.
Trinn 4
Løsne hjulboltene.
Utskifting: hjullager – Ford Mondeo BWY. AUTODOC anbefaler:
For å unngå skade, hold hjulet opp når boltene skrus løs.
Trinn 5
Ta av hjulet.
Trinn 6
Spre bremseklossene. Bruk et brekkjern.
Trinn 7
Rengjør festene til bremsecaliperen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 8
Skru løs bremsekalippernes feste. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
Trinn 9
Fjern styretappene fra bremsekaliperen.
Trinn 10
Fjern bremsekaliperen.
Utskifting: hjullager – Ford Mondeo BWY. Tips fra AUTODOC:
Knyt kaliperen til suspensjon eller til karosseriet med en ledning, uten å koble fra bremseslangen for å unngå trykkavlastning i bremsesystemet.Kontroller at bremsekaliperen ikke henger på bremseslangen.Ikke press inn bremsepedalen etter at bremsekaliperen er fjernet. Stemplet kan falle ut fra bremsesylinderen som et resultat, og bremsevæskelekkasje og trykkavlastning kan forekomme i systemet.Sjekk brakett, styrepinne og mansjettene til bremsecaliperen. Rengjør dem. Bytt ved behov.
Trinn 11
Fjern bremseklossene. Bruk en flat skrutrekker.
Trinn 12
Rengjør festene på braketten til bremsecaliperen. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 13
Skru løs kalipperbrakettfestet. Bruk en pipenøkkelinnsats #13. Bruk en skrallenøkkel.
Trinn 14
Fjern festeboltene (2 stykker).
Trinn 15
Fjern kalipperbraketten.
Trinn 16
Fjern bremseskiven.
Trinn 17
Rengjør boltene til hjulnavet. Bruk en stålbørste. Bruk WD-40 spray.
Trinn 18
Skru av hjulnavets akselmutter. Bruk Torx T50. Bruk en skrallenøkkel.
Trinn 19
Fjern festeboltene.
Trinn 20
Fjern navet og lageret sammen, siden de er en forseglet enhet.
Utskifting: hjullager – Ford Mondeo BWY. AUTODOCs eksperter anbefaler:
Om nødvendig, bruk en gummihammer.
Trinn 21
Fjern koplingsstykket til ABS-sensoren. Bruk en flat skrutrekker.
Trinn 22
Fjern dekselet til bremseskiven.
Trinn 23
Monter dekselet til bremseskiven.
Trinn 24
Fest koplingsstykket til ABS-sensoren.
Trinn 25
Monter det nye hjulnavet med et lager.
Trinn 26
Monter festebolter.
Trinn 27
Stram navet. Bruk Torx T50. Bruk en momentnøkkel. Stram den til 70 Nm dreiemoment.
Trinn 28
Rengjør navet. Bruk en stålbørste. Behandle deretter kontaktflaten. Bruk kobberfett.
Trinn 29
Installer bremseskiven.
Trinn 30
Rengjør bremsekalipperbraketten for smuss og støv. Bruk en stålbørste. Bruk bremserens.
AUTODOC anbefaler:
Utskifting: hjullager – Ford Mondeo BWY. Vent i noen minutter etter påføringen av sprayen.
Trinn 31
Installer bremsekalipperbraketten.
Trinn 32
Monter festebolter (2 deler).
Trinn 33
Stram bremsekalipperbraketten. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 55 Nm dreiemoment.
Trinn 34
Installer bremseklossene.
Utskifting: hjullager – Ford Mondeo BWY. Profesjonelle anbefalinger:
Hvis du fortsatt skal bruke de gamle bremseklossene, må du rense dem.
Trinn 35
Installer bremsekaliperen og fest den.
Trinn 36
Skru inn styrepinnene.
Trinn 37
Stram festene til bremsecaliperen. Bruk en pipenøkkelinnsats #13. Bruk en momentnøkkel. Stram den til 30 Nm dreiemoment.
Trinn 38
Behandle overflaten hvor bremseskiven kontakter felgen. Bruk kobberfett.
Trinn 39
Rengjør overflaten av bremseskiven. Bruk bremserens.
Utskifting: hjullager – Ford Mondeo BWY. AUTODOC anbefaler:
Vent et par minutter etter at sprayen er påført.
Trinn 40
Installer hjulet.
AUTODOC anbefaler:
Viktig! Hold i hjulet når du skrur inn festeboltene. Ford Mondeo BWY
Trinn 41
Skru inn boltene. Bruk en kraftpipe for hjulmutter #19.
Trinn 42
Senk bilen og stram hjulboltene, arbeid på kryss. Bruk en kraftpipe for hjulmutter #19. Bruk en momentnøkkel. Stram den til 90 Nm dreiemoment.
Trinn 43
Fjern jekker og klosser.
